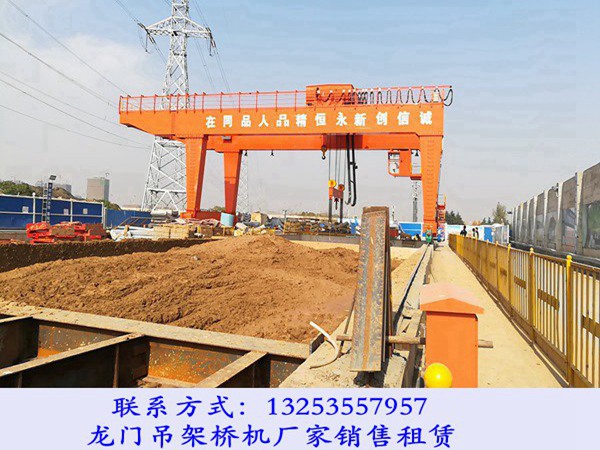

江苏宿迁龙门吊租赁厂家45/15t-16m地铁出渣门机

江苏宿迁龙门吊租赁厂家13253557957产品有：龙门吊、铁路架桥机、公路架桥机、提梁机、冶金起重机、垃圾抓斗起重机、单梁起重机、双梁起得机、门式起重机、运梁车、行车行吊等。

江苏宿迁龙门吊销售厂家MG45/15t-16m渣斗门式起重机方案设计过程详述

1、电气系统

2、起重小车总成

3、门架结构

4、大车供电

5、大车运行机构

6、吊具

7、渣斗

.1主要技术参数

起重载荷：吊具下45t，吊具重4t,副钩15t;跨度：16m；单侧有效悬臂长4.5m；起升高度：轨上9m，轨下41m；整机工作级别A6；

.2设计方案

（1）总体技术要求

1）整个门架采用U型结构，便于宽约6.5m的渣斗通过支腿，增大过腿空间；

2）跨度可通过去除主梁5m中间节由16m变为11m，单侧悬臂可拆除，采用高强螺栓连接；

3）双吊点，并配专用吊具，由两组动滑轮组，一个平衡梁，两个板钩及一个50t吊钩组成，用以吊运其他货物，增加起重机使用的灵活性；

4）小车设计为双层，上层小车与下层小车采用定位销与抗剪块进行定位，起升机构设置在上层小车架上，根据不同工况的需要,上层小车可90°旋转；

5）因起升高度高，为控制钢丝绳偏角，保证动滑轮吊点距与卷筒长度一致，钢丝绳采用卷筒中间固定方式，在起升至上极限时，钢丝绳排至卷筒两端，这样就可以控制钢丝绳偏角在规范允许范围内；

6）上层小车上设置液压推杆驱动的翻渣挂钩，通过渣斗车底部的偏心挂轴挂在挂钩上继续下放渣斗车，实现空中自动翻渣；

7）整车采用变频调速，减小冲击载荷，降低噪音，操作方式为空操；

江苏宿迁龙门吊出租厂家门式起重机按支腿型式分：有L形C形、O形和U形的等箱形开式支腿；有小车通道和没有小车通道的实腹闭式支腿和箱形闭式支腿等。L形和C形支腿主要用于单主梁门式起重机，O形和U形支腿用于双梁门式起重机，其中U形支腿在轮胎式集装箱式门式起重机中广泛应用
